Dans ce nouveau tutoriel vidéo je vous explique comment réaliser un guide de défonçage circulaire simple et efficace, et en un temps record ! Les étapes pas à pas sont dans la vidéo et pour le détail c’est juste en dessous.
Choix du système de fixation
Ici je réalise un guide pour une petite défonceuse Makita elle a l’avantage d’avoir un bouton ON/OFF plutôt qu’un gâchette ce qui me permettra d’utiliser mes deux mains librement pour manipuler mon outillage. La semelle de la défonceuse présente 4 trous taraudé m4 qui servent à fixer un guide d’affleurage. Ce sont ces trous que je vais utiliser pour fixer mon guide. Sur des défonceuse plus grosse on peu généralement démonter le cache en plastique de la semelle qui est en contact avec le bois et retrouver des trous tarauder sur le dessous de la semelle.
Conception du guide
Rien de plus simple:
- 4 perçage chanfreinés pour passer des vis m4 à tète fraisé et se fixer dans la semelle
- 1 perçage diamètre 25mm pour passer la fraise
- 15 perçage diamètre 5 mm espacés de 1 cm dans l’alignement du perçage de la fraise pour fixer le guide dans le bois au niveau du centre du cercle a défoncer
Les matériaux
J’utilise une chute de contreplaqué en peuplier épaisseur 4 mm. Je n’ai pas beaucoup de plongé sur ma défonceuse je préfère donc utiliser une planche fine, 4 mm c’est le minimum, après cela devient trop fin et trop souple. Pour les vis j’utilise du M4, à vous d’adapter en fonction des fixation de votre défonceuse. Il faut qu’elles ai des têtes fraisée sinon elles dépasseront du guide. Avec un perçage chanfreiner on peut noyer la tête dans l’épaisseur du guide.
La fabrication
En 5 étape :

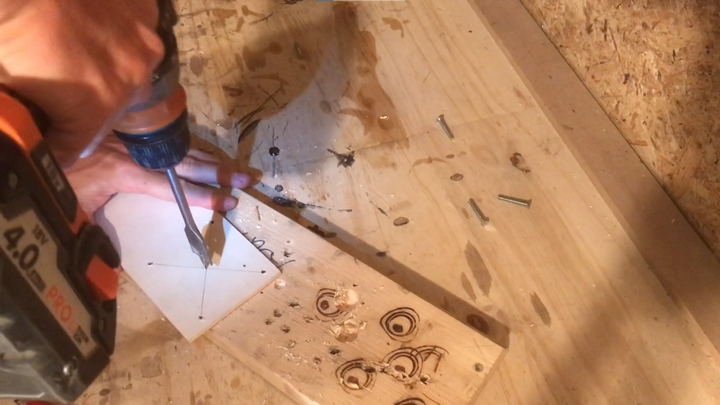

- Perçage des trous de fixation

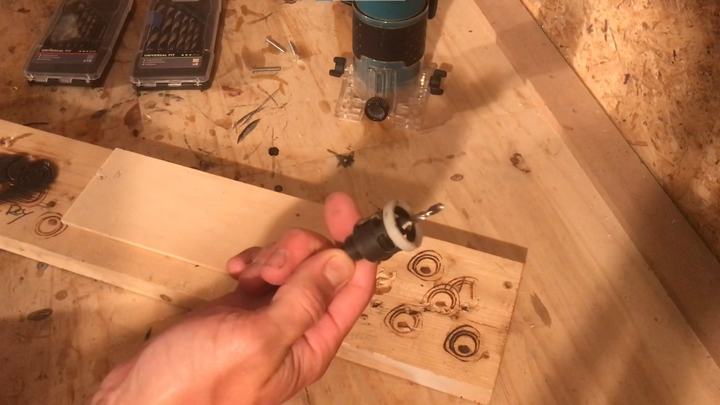

- Réalisation du chanfrein pour les vis

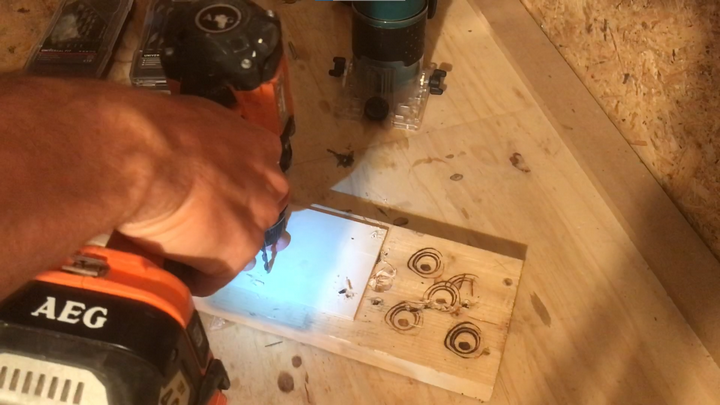

- Perçage pour le passage de la fraise

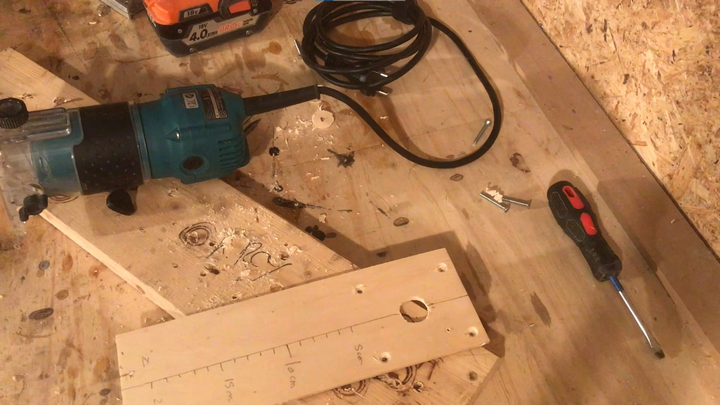

- Réalisation des trous pour la fixation de centrage du cercle

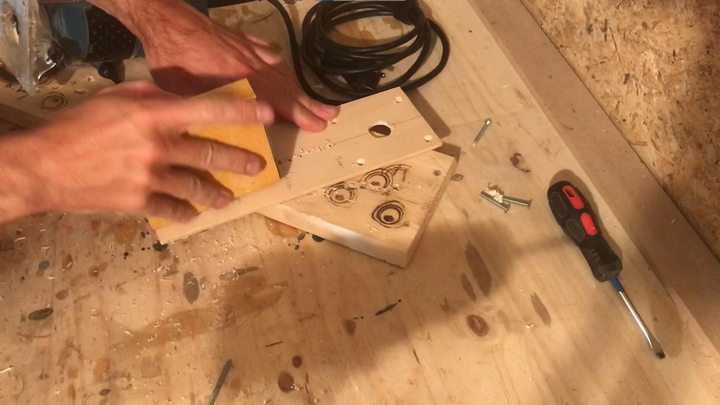

- Ponçage/ébavurage
